脹管器

脹管器 應用于新機安裝，主要包含，脹、切、削以及各類輔助工具，其中各類脹管機是提供脹管的動力源，主要有電動、液壓和氣動（進口）脹管機，連接脹管器后可進行脹管工作。

A系列三珠脹管器

適用于外徑12.7mm至101.6mm的各類壓力容器管路脹接。
被廣泛用于火電凝結器，熱交換器，高低壓加熱器，空冷換熱器管路脹接脹殼配備推力軸承，可對脹珠與管內壁接觸長度進行自由調節。
脹管器尾部為四方連接，如需要使用六方連接，請在訂貨時附注。

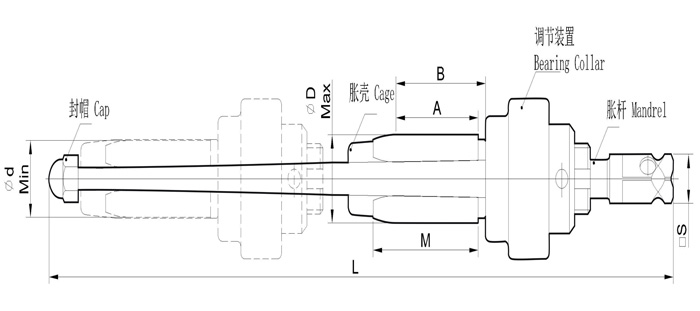

A系列脹管器結構示意圖

尺寸參數表

散熱管尺寸		脹管范圍D										四方尺寸 □ S (In)
		最小	滾柱全長 M=38(1-1/2")			滾柱全長 M=57(2-1/2")			滾柱全長 M=76(3")
外徑(In)	壁厚		最大	有效長度 A	型號	最大	有效長度 A	型號	最大	有效長度 A	型號
12.7 (1/2")	1.24	9.2	10.9	33	A001	－	－	－	－	－	－	9.5 (3/8")
	1.07	10	11.7		A003
	0.89
	0.71	10.8	12.5		A005
	0.64
	0.56
	0.51
15.9 (5/8")	1.83	11.6	13.5	32	A007	13.2	51	A007M	－	－	－
	1.65
	1.47	12.4	14.3		A009	14		A009M
	1.24
	1.07	13.2	15.1		A011	14.8		A011M
	0.89
	0.81	14	16.2		A013	15.8		A013M	15.4	70	A013L
	0.71
	0.64
19 (3/4")	1.65	14.8	17		A015	16.6		A015M	16.2		A015L
	1.47
	1.24	15.6	17.8		A017	17.4		A017M	17.0		A017L
	1.07
	0.89	16.4	18.9	30	A019	18.4	49	A019M	18.0	68	A019L
	0.81
22.2 (7/8")	2.41
	2.11	17.1	19.7		A021	19.2		A021M	18.8		A021L
	1.83
	1.65	17.9	20.5		A023	20		A023M	19.6		A023L
	1.47
	1.24	18.7	21.5	29	A025	21.1	48	A025M	20.6	67	A025L
	1.07	19.5	22.3		A027	21.9		A027M	21.4		A027L
	0.89
25.4 (1")	2.77	18.7	21.5	29	A025	21.1	48	A025M	20.6	67	A025L	9.5 (3/8")
	2.41	19.5	22.3		A027	21.9		A027M	21.4		A027L
	2.11	20.3	23.1		A029	22.6		A029M	22.1		A029L
	1.83
	1.65	21.1	23.9		A031	23.4		A031M	22.9		A031L
	1.47	21.5	25.0	27	A032	24.4	46	A032M	23.8	65	A032L	12.7 (1/2")
	1.24	22.3	25.8		A034	25.2		A034M	24.6		A034L
	1.07
31.8 (1-1/4")	3.4	23.1	26.5		A036	26.0		A036M	25.4		A036L
	3.05	23.9	27.3		A038	26.8		A038M	26.2		A038L
	2.77	24.7	28.1		A040	27.6		A040M	27.0		A040L
	2.41	25.5	29.5	25	A042	28.8	44	A042M	28.2	63	A042L
	2.11	26.3	30.3		A044	29.6		A044M	29		A044L
	1.83	27.1	31.1		A046	30.4		A046M	29.8		A046L
	1.65
	1.47	27.9	31.9		A048	31.2		A048M	30.6		A048L
	1.24
38.1 (1-1/2")	4.19
	3.76	28.7	32.7		A050	32		A050M	31.4		A050L
	3.4	29.5	34.1	24	A052	33	43	A052M	32.6	62	A052L
	3.05	30.3	34.9		A054	34.1		A054M	33.4		A054L
	2.77	31.1	35.7		A056	34.9		A056M	34.2		A056L
	2.41	31.9	36.5		A058	35.7		A058M	35		A058L
	2.11	32.6	37.2		A060	36.5		A060M	35.7		A060L
	1.83	33.4	38.0		A062	37.3		A062M	36.5		A062L
	1.65
44.5 (1-3/4")	4.19
	3.76	35.1	－	－	－	39.7		A064M	38.9		A064L	19 (3/4")
	3.4
	3.05	36.6				41.3		A066M	40.5		A066L
	2.77
	2.41	38.2				42.9		A068M	42.1		A068L
	2.11
	1.83
50.8 (2")	3.76	40.7	－	－	－	46.1	41	A070M	45.3	60	A070L
	3.4
	3.05
	2.77	43.9				49.2		A072M	48.4		A072L
	2.41
	2.11
57.2 (2-1/4")	5.16		－	－	－
	3.76	47				52.4		A074M	51.6		A074L
	3.05	49.5				55.6		A076M	54.8		A076L
	2.77
	2.41
	2.11
63.5 (2-1/2")	5.59		－	－	－
	5.16
	4.19	52.7				58.8		A078M	58		A078L
	3.76
	3.4
	3.05	55.9				61.9		A080M	61.1		A080L
	2.77
76.2 (3")	7.21	58.2	－	－	－	65.1	41	A082M	64.3	60	A082L	19 (3/4")
	5.59	61.4				68.3		A084M	67.5		A084L
	5.16
	4.57	64.6				71.5		A086M	70.7		A086L
	4.19
	3.76
	3.4	67.1				75.4	38	A088M	74.5	57	A088L	25.4 (1")
	3.05
88.9 (3-1/2")	7.6	70.3	－	－	－	78.6	38	A090M	77.7		A090L
	7.2
	6.6	73.5				81.8		A092M	80.9		A092L
	6.0	76.6				84.9		A094M	84.0		A094L
	5.6
	5.2
	4.6
	4.2
	3.8	79.8				88.1		A096M	87.3		A096L
	3.4
101.6 (4")	8.6		－	－	－		38
	7.6	84.6				94.5		A098M	93.7		A098L
	7.2
	6.6
	6.0
	5.6
	5.2
	4.6	90.9				100.8		A100M	100.0		A100L
	4.2
	3.8
