脹管器

脹管器 應用于新機安裝，主要包含，脹、切、削以及各類輔助工具，其中各類脹管機是提供脹管的動力源，主要有電動、液壓和氣動（進口）脹管機，連接脹管器后可進行脹管工作。

H系列三珠脹管器

適用于外徑12.7mm至101.6mm的各類壓力容器管路脹接，

并可對管板超過75mm或雙管板管路脹接。

被廣泛用于火電凝結器，熱交換器，高低壓加熱器，化工用高壓換熱器，空冷換熱器管路脹接

脹殼配備推力軸承，可對脹珠與管內壁接觸長度進行自由調節。

脹管器尾部為四方連接，如需要使用六方連接，請在訂貨時附注。

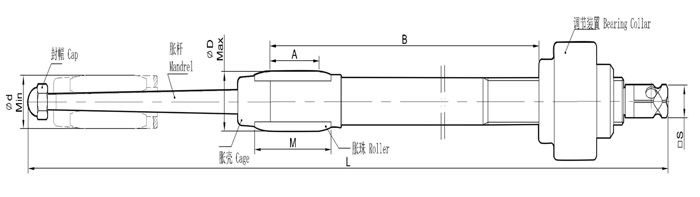

H系列三珠脹管器結構示意圖：

尺寸參數表

散熱管尺寸		脹管范圍D										四方尺寸 □ S (In)
		最小	滾柱全長 M=38(1-1/2")			滾柱全長 M=57(2-1/2")			滾柱全長 M=76(3")
外徑(In)	壁厚		最大	有效長度 A	型號	最大	有效長度 A	型號	最大	有效長度 A	型號
12.7 (1/2")	1.24	9.2	10.9	30	H001	－	－	－	－	－	－	9.5 (3/8")
	1.07	10	11.7		H003
	0.89
	0.71	10.8	12.5		H005
	0.64
	0.56
	0.51
15.9 (5/8")	1.83	11.6	13.5	27	H007	13.2	46	H007M	－	－	－
	1.65
	1.47	12.4	14.3		H009	14.0		H009M
	1.24
	1.07	13.2	15.1		H011	14.8		H011M
	0.89
	0.81	14	16.2		H013	15.8		H013M	15.4	65	H013L
	0.71
	0.64
19 (3/4")	1.65	14.8	17		H015	16.6		H015M	16.2		H015L
	1.47
	1.24	15.6	17.8		H017	17.4		H017M	17.0		H017L
	1.07
	0.89	16.4	18.9	24	H019	18.4	43	H019M	18.0	62	H019L
	0.81
22.2 (7/8")	2.41
	2.11	17.1	19.7		H021	19.2		H021M	18.8		H021L
	1.83
	1.65	17.9	20.5		H023	20		H023M	19.6		H023L
	1.47
	1.24	18.7	21.5	22	H025	21.1	41	H025M	20.6	60	H025L
	1.07	19.5	22.3		H027	21.9		H027M	21.4		H027L
	0.89
25.4 (1")	2.77	18.7	21.5	22	H025	21.1	41	H025M	20.6	60	H025L	9.5 (3/8")
	2.41	19.5	22.3		H027	21.9		H027M	21.4		H027L
	2.11	20.3	23.1		H029	22.6		H029M	22.1		H029L
	1.83
	1.65	21.1	23.9		H031	23.4		H031M	22.9		H031L
	1.47	21.5	25.0	19	H032	24.4	38	H032M	23.8	57	H032L	12.7 (1/2")
	1.24	22.3	25.8		H034	25.2		H034M	24.6		H034L
	1.07
31.8 (1-1/4")	3.4	23.1	26.5		H036	26.0		H036M	25.4		H036L
	3.05	23.9	27.3		H038	26.8		H038M	26.2		H038L
	2.77	24.7	28.1		H040	27.6		H040M	27.0		H040L
	2.41	25.5	29.5	16	H042	28.8	35	H042M	28.2	54	H042L
	2.11	26.3	30.3		H044	29.6		H044M	29		H044L
	1.83	27.1	31.1		H046	30.4		H046M	29.8		H046L
	1.65
	1.47	27.9	31.9		H048	31.2		H048M	30.6		H048L
	1.24
38.1 (1-1/2")	4.19
	3.76	28.7	32.7		H050	32		H050M	31.4		H050L
	3.4	29.5	34.1	14	H052	33	33	H052M	32.6	52	H052L
	3.05	30.3	34.9		H054	34.1		H054M	33.4		H054L
	2.77	31.1	35.7		H056	34.9		H056M	34.2		H056L
	2.41	31.9	36.5		H058	35.7		H058M	35		H058L
	2.11	32.6	37.2		H060	36.5		H060M	35.7		H060L
	1.83	33.4	38.0		H062	37.3		H062M	36.5		H062L
	1.65
44.5 (1-3/4")	4.19
	3.76	35.1	－	－	－	39.7		H064M	38.9		H064L	19 (3/4")
	3.4
	3.05	36.6				41.3		H066M	40.5		H066L
	2.77
	2.41	38.2				42.9		H068M	42.1		H068L
	2.11
	1.83
50.8 (2")	3.76	40.7	－	－	－	46.1	30	H070M	45.3	49	H070L
	3.4
	3.05
	2.77	43.9				49.2		H072M	48.4		H072L
	2.41
	2.11
57.2 (2-1/4")	5.16		－	－	－
	3.76	47				52.4		H074M	51.6		H074L
	3.05	49.5				55.6		H076M	54.8		H076L
	2.77
	2.41
	2.11
63.5 (2-1/2")	5.59		－	－	－
	5.16
	4.19	52.7				58.8		H078M	58		H078L
	3.76
	3.4
	3.05	55.9				61.9		H080M	61.1		H080L
	2.77
76.2 (3")	7.21	58.2	－	－	－	65.1	30	H082M	64.3	49	H082L	19 (3/4")
	5.59	61.4				68.3		H084M	67.5		H084L
	5.16
	4.57	64.6				71.5		H086M	70.7		H086L
	4.19
	3.76
	3.4	67.1				75.4	25	H088M	74.5	44	H088L	25.4 (1")
	3.05
88.9 (3-1/2")	7.6	70.3	－	－	－	78.6		H090M	77.7		H090L
	7.2
	6.6	73.5				81.8		H092M	80.9		H092L
	6.0	76.6				84.9		H094M	84.0		H094L
	5.6
	5.2
	4.6
	4.2
	3.8	79.8				88.1		H096M	87.3		H096L
	3.4
101.6 (4")	8.6		－	－	－
	7.6	84.6				94.5		H098M	93.7		H098L
	7.2
	6.6
	6.0
	5.6
	5.2
	4.6	90.9				100.8		H100M	100.0		H100L
	4.2
	3.8
