力矩放大扳手 應用于大型工裝、電廠以及游藝設備螺栓的緊固。主要包含各類扳手，如液壓、電動、手動力矩放大扳手。
手動力矩放大扳手
用于人工拆卸大直徑螺栓、螺母。通過核心部件倍增器可獲得4～100倍的力矩放大輸出

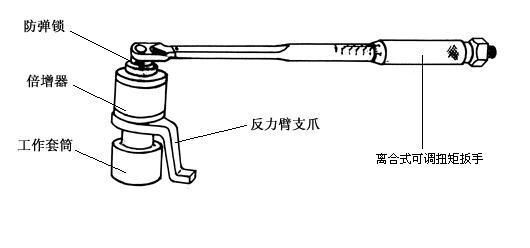

【產品簡圖】

【規格及技術參數】

型號

適用螺栓直徑（㎜）

適用螺母對邊尺寸（㎜）

FDB-15

M20-M30

S30-S46

FDB-20

M22-M36

S32-S55

FDB-35

M30-M45

S46-S70

FDB-55

M36-M52

S55-S80

FDB-75

M42-M60

S65-S90

FDB-100

M52-M68

S80-S105

FDB-150

M60-M76

S90-S115

FDB-200

M72-M80

S105-S135
【注】表中每種力矩放大扳手適用螺栓直徑上限尺寸按8.8級螺栓、螺母允許最大扭矩值推薦，其他等級的螺栓、螺母可按施工扭矩大小選擇扳手規格。
【手動倍增器技術參數及尺寸數據表】

參數/型號

FDB-15

FDB-20

FDB-35

FDB-55

FDB-75

FDB-100

FDB-150

FDB-200

D(mm)

80

74

95

105

115

134

146

146

H(mm)

119

147

162

190

210

244

305

325

h(mm)

44

78

91

103

112

79

97

108

輸入方

12.7

12.7

12.7

12.7

12.7

12.7

12.7

12.7

輸出方

25

25

30

35

40

50

55

60

傳動比

4.8

14

17

19

22

61

74.8

96.8

重量

2.6

3.9

5.5

7.5

10

17

25

31

扭矩值(Nm)

1500

2000

3500

5500

7500

10000

15000

20000


說明書PDF 百度網盤下載鏈接：
https://pan.baidu.com/s/1gIbmhZ73Uo4uLfD72mV_7g
添加公司電話（同微信）13637069797  /  13637066767   獲取提取碼。
